Червячные редукторы ЧФ-200...500М и мотор-редукторы МЧФ-200...500М

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка в Тольятти
Срок доставки от 7 до 60 дней
Пункты выдачи

Описание

Червячные редукторы ЧФ-200...500М и мотор-редукторы МЧФ-200...500М предназначены для установки в качестве привода общего назначения.

Габаритные размеры
Типоразмер Размеры, мм n
aw D D1 D2 H L L1max L2 L3 L4 c1 c2 d1 dвх dвых
ЧФ-200М, МЧФ-200М 200 530 410 470 575 662 1110 340 355 205 30 5 24 45 80 8
ЧФ-250М, МЧФ-250М 250 660 515 585 710 815 1300 365 415 255 35 6 28 55 90 8
ЧФ-320М, МЧФ-320М 320 840 660 750 835 890 1665 468 515 325 40 6 30 70 120 8
ЧФ-400М, МЧФ-400М 400 1050 820 940 1090 1100 1785 540 575 405 45 6 33 90 160 8
ЧФ-500М, МЧФ-500М 500 1315 1030 1170 1300 1380 1945 665 795 505 50 6 40 100 180 8

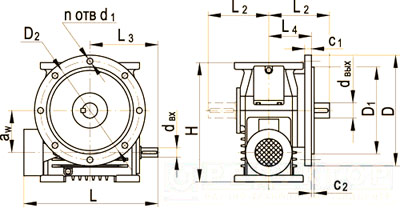

Рис.1. Габаритные размеры червячных редукторов ЧФ-200М, ЧФ-250М, ЧФ-320М, ЧФ-400М, ЧФ-500М с опорным фланцем

Рис.1. Габаритные размеры червячных редукторов ЧФ-200М, ЧФ-250М, ЧФ-320М, ЧФ-400М, ЧФ-500М с опорным фланцем

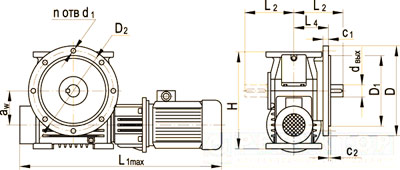

Рис.2. Габаритные размеры червячных мотор-редукторов МЧФ-200М, МЧФ-250М, МЧФ-320М, МЧФ-400М, МЧФ-500М с опорным фланцем

Рис.2. Габаритные размеры червячных мотор-редукторов МЧФ-200М, МЧФ-250М, МЧФ-320М, МЧФ-400М, МЧФ-500М с опорным фланцем
